Mô tả sản phẩm

Số mô hình: KSD314

Tên sản phẩm: Công tắc nhiệt / Bảo vệ nhiệt

Điện áp: 250V

Hiện tại: 5A-45A

Phạm vi nhiệt độ: 50-250 độ

Chất liệu: nhựa hoặc kim loại

Tên thương hiệu: Senreach

product-453-307

Bộ điều nhiệt tác động nhanh sê-ri KSD314 là bộ bảo vệ nhiệt lưỡng kim kín (đĩa 3/4"). Hoạt động ở tải điện trở nên khả năng chịu tải rất cao, dòng điện tối đa 45A. Bộ sản phẩm phù hợp với các thiết bị điện công suất lớn như kiểm soát nhiệt độ hoặc bảo vệ quá nhiệt.

Bộ điều khiển nhiệt độ KSD314 được chia thành 6 dòng phụ theo cấu trúc và ứng dụng khác nhau. Chúng là KSD314-V, KSD314-Q, KSD314-R, KSD314-U, KSD314-T và KSD314-F.

Thông số kỹ thuật của loạt phụ:

sê-ri phụ	Loại hành động	Cấu trúc chuyển đổi	Xếp hạng	tối đa. OT	Vòng đời
KSD314-V	tự động đặt lại	SPST, bình thường đóng hoặc mở bình thường	250V 45A 125V 45A	140 độ	10,000
KSD314-V	tự động đặt lại	SPST, bình thường đóng hoặc mở bình thường	250V 25A 125V 25A	180 độ	100,000
KSD314-Q	nhiệt độ kép thiết lập lại tự động	SPST, Đóng bình thường	250V 45A 125V 45A	140 độ	10,000
KSD314-Q	nhiệt độ kép thiết lập lại tự động	SPST, Đóng bình thường	250V 25A 125V 25A	180 độ	100,000
KSD314-R	Thiêt lập lại tư đâu băng tay	SPST, Đóng bình thường	250V 45A 125V 45A	140 độ	10,000
KSD314-U	loại bắn một lần	SPST, Đóng bình thường	250V 45A 125V 45A	140 độ	100,000
KSD314-T	tự giữ điện (Loại duy trì điện áp)	SPST, Đóng bình thường	250V 45A 125V 45A	140 độ	10,000
KSD314-T	tự giữ điện (Loại duy trì điện áp)	SPST, Đóng bình thường	250V 25A 125V 25A	180 độ	10,000
KSD314-Q	tự động đặt lại	SPDT	250V 25A 125V 25A	180 độ	100,000

product-453-307

KSD314-Dòng V

KSD314-Sê-ri V là bộ điều nhiệt loại tự động đặt lại SPST. Nó có thể là thường đóng hoặc thường mở. Vỏ được làm bằng vật liệu nhựa chịu nhiệt độ cao với nhiệt độ hoạt động tối đa là 180 độ. Xếp hạng áp suất là cách điện cơ bản và có thể thực hiện một số biện pháp bổ sung nhất định để đạt được mức cách điện tăng cường.

product-826-615

Dòng KSD314-T

KSD314-Bộ điều chỉnh nhiệt sê-ri T thuộc về bộ ngắt nhiệt được duy trì bằng điện áp. Khi bộ điều chỉnh nhiệt đạt đến nhiệt độ hoạt động, nó sẽ bị ngắt và tiếp tục ngắt cho đến khi nguồn điện bên ngoài bị cắt. So với sản phẩm đặt lại thủ công (KSD314-R), sản phẩm này cung cấp nhiều chức năng bảo vệ đáng tin cậy và có thể tái sử dụng hơn. KSD314-T phù hợp với các thiết bị điện có yêu cầu độ tin cậy cao để bảo vệ an toàn, đặc biệt là thiết bị sưởi điện.

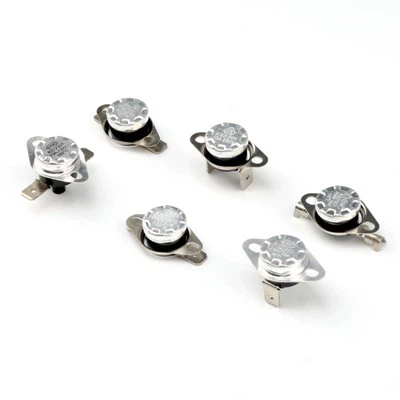

Hình ảnh sản phẩm

product-1000-611

product-1040-1016

Hướng lắp đặt và sử dụng

Phương pháp nối đất: Thông qua cốc kim loại điều nhiệt nối với phần kim loại nối đất.
Bộ điều nhiệt phải được vận hành trong môi trường có độ ẩm không quá 90 phần trăm và không có khí ăn mòn, khí dễ cháy và bụi dẫn điện.
Khi sử dụng bộ điều nhiệt để phát hiện nhiệt độ của vật thể rắn, nắp của nó phải gần với phần được nung nóng của vật thể đó. Đồng thời, mỡ tản nhiệt hoặc các đặc tính tương tự khác của môi trường nhiệt phải được phủ lên bề mặt của vỏ.
Nếu máy điều nhiệt được sử dụng để cảm nhận nhiệt độ của chất lỏng hoặc hơi nước, thì phiên bản có cốc bằng thép không gỉ rất được khuyến khích. Ngoài ra, hãy chú ý ngăn không cho chất lỏng chảy vào/đi vào các bộ phận cách nhiệt của bộ điều nhiệt.
Không được ép phần trên của cốc vào bồn rửa để không ảnh hưởng xấu đến độ nhạy nhiệt độ của bộ điều nhiệt hoặc các chức năng khác của nó.
Chất lỏng phải được tránh xa bên trong bộ điều nhiệt! Phần đế phải kích thích bất kỳ lực nào có thể gây ra vết nứt; Nó phải được giữ sạch sẽ và tránh nhiễm điện để ngăn ngừa hư hỏng ngắn mạch do cách điện yếu.
Thiết bị đầu cuối uốn cong; nếu không, độ tin cậy của các kết nối điện có thể bị ảnh hưởng.
